L’idée : Transformer l’imprimante 3D en Table Traçante.
- http://wiki.funlab.fr/index.php/Gcode_avec_Inkscape
- http://leresteux.net/gcode-et-inkscape/
**************************** UPDATE 23/10/2023 ****************
- L injection d un Gcode de Inkscape fonctionne et les commandes sont lues par la ENDERS 5 Pro
- Montage : Stylo + Pince métallique + aimant sur la tête d impression fonctionne
- Utiliser le convertisseur en fonte mono ligne : Inskape => Extension => Texte => TextHershey fournit les police ad hoc.
- Le mode d emploi du module Gcode : http://wiki.funlab.fr/index.php/Gcode_avec_Inkscape
- Attention pas de Slash la fin du path de sauvegarde.
- Déplacement sur : 2 mm mini.
- Post => passer tolérance interpolation Biarc a 4
- Polices Manuscrites :
- Inkfree en 14
- Georges
- Gabriola en 14
- Ginette en 14
- IndieFlower en 14
- Segoe Script en 14
*******************************************************************
https://inkscape.org/fr/
- Clic Roulette Centrale = déplacer la vue
- Ctrl + roulette = Zoom In/Out
- Ajuster la taille de la Page à la taille de la table Imprimante.
- Fichier=> Propriété document =>Page=> dimension personnalisée (en mm) : 220 / 220
- Barre Outil à gauche : Créer et Éditer des Objet Text
- taper le texte + sélection Police
- Sélectionner la zone texte => Chemin => Objet en Chemin

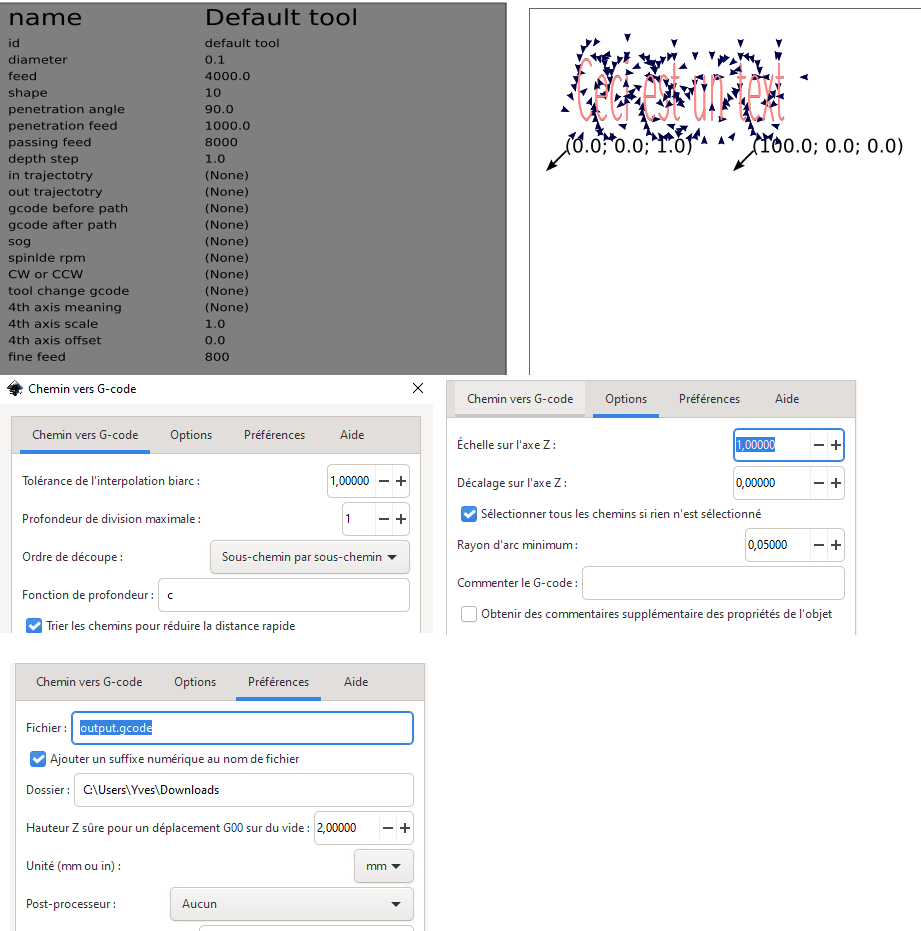

- Extensions => GcdTool =>
- Bibliotheque Outils => Cylindre
- Point d’orientation => Mode 2 points
- soit « Chemin vers Gcode »
- Chemin Vers Gcode => Biarc : 3 / profondeur Max : 1 / Ordre : Sous Chemin par ss Chemin / Fonction Profondeur : c
- Option => (par defaut)
- Préférence => Fichier : « output.gcode » / ajouter suffixe Numérique : Yes/ Dossier : « C:\mon_dossier\ » / Hauteur Z sur : 3.00 /
- APPLIQUER
- Ou bien via « Zone » : idem réglages
- Le fichier Gcode doit être édité dans le répertoire « C:\mon_dossier\ »
- Tester son fonctionnement sous « Cura »
To be continued ….
