• Idée est d’évaluer la faisabilité d’un système de de désinfection UV en temps réel de l’air respiré.
• Conclusions :
  • Budget 1000€/environ
  • En mesure de tuer tous les types de germes
  • Boitier 10X10X5 cm
  • Consommation 160w/heure
  • 18 accu Li 2600mAh =>>autonomie 1/2 heure
  • 107 diodes radiantes 30°/ 25mw/Cm²/ conso 1.5w
  • Pyramides emboitées tête bêche. => Impression 3D
• Quantité d’air respirée :
  • En moyenne 16 inspirations par minutes => 960/heure et 1 respiration toute les 4 secondes
  • Entre 0,5 litre/inspiration => 480 l/heure ou 0.5 l/4 secondes
  • et 1 litre/inspiration => 960 l/heure ou 1 l/4 secondes
• Cohérent avec plongée : 10 litres à 200 bars = à 10 mètres (2 bars) => 10 * 200/2 = 1000 litres respirés = 1 heure (à 1 l/inspiration)  à 1:30 (0.5 l/ inspiration) d’autonomie réserve inclue.
• Stérilisation UV :
  • UV-C : longueur onde 254 à 65 Nm

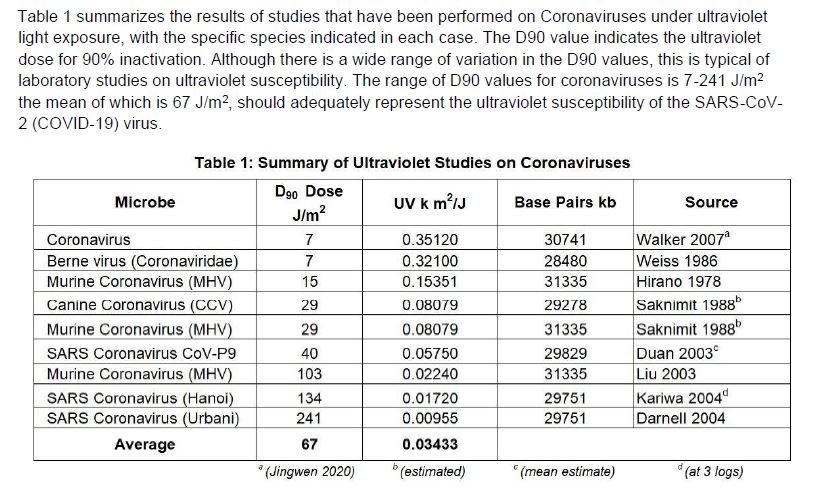

  • Table de D90 (90% des sujets éliminés)
    •
    • COVID-19_UV_V20200312
    • 1 J/M² = 1000 mJ/10 000 Cm² => 1mJ/10 Cm²
    • 1 J = 1W/Seconde => 1mJ/10 Cm² = 1mWSeconde / 10 Cm²
    • En prenant un max à 250J/M² => 250mWSeconde / 10 Cm² => 25mWS/Cm²

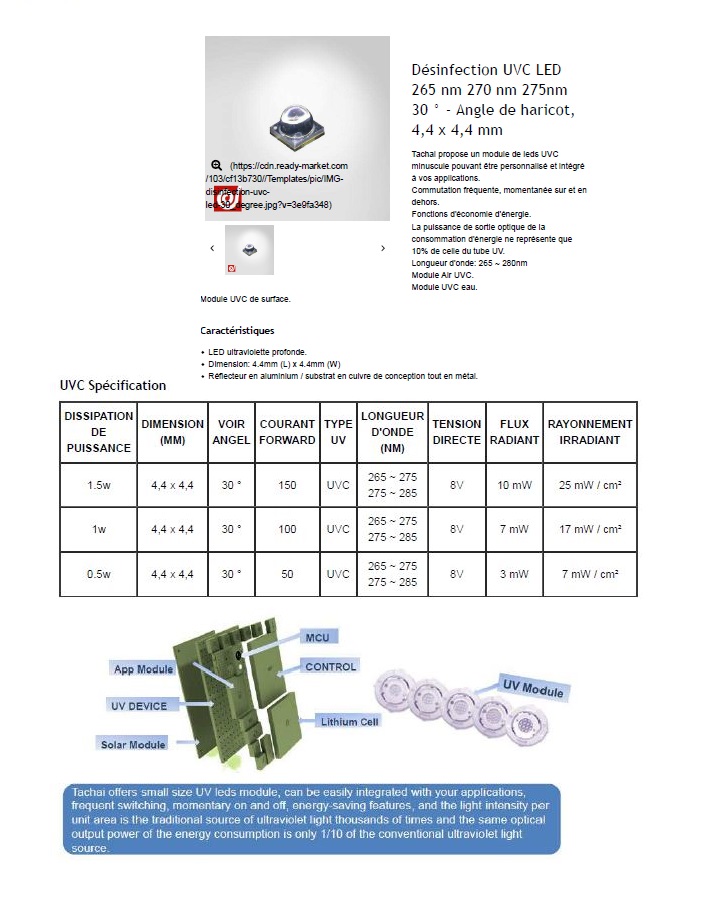

    • LED UV-C 4mmX4mm => 25mw/Cm²
      •
      •  pour 1 litre inspiré / 4 secondes => il faut que le volume traité soit de 1 litre (la puissance au Cm² peut être divisée par 4)
      • Si 2 dispositifs (devant + dos) => 0.5l/dispositif => 500Cm3
      • Si épaisseur 1 Cm => 500Cm² => 23X23 (jouable)
      • Une Diode 25mw tous les 4 Cm² => 125 diodes par dispositif (250 en tout)
      • [PROBLEME] : Angle des diodes Led : 30° => 25mw/cm² & 60° = 12mw/Cm²
        • Le volume doit être réparti sur des cônes de 30° ou 60° selon le modèle

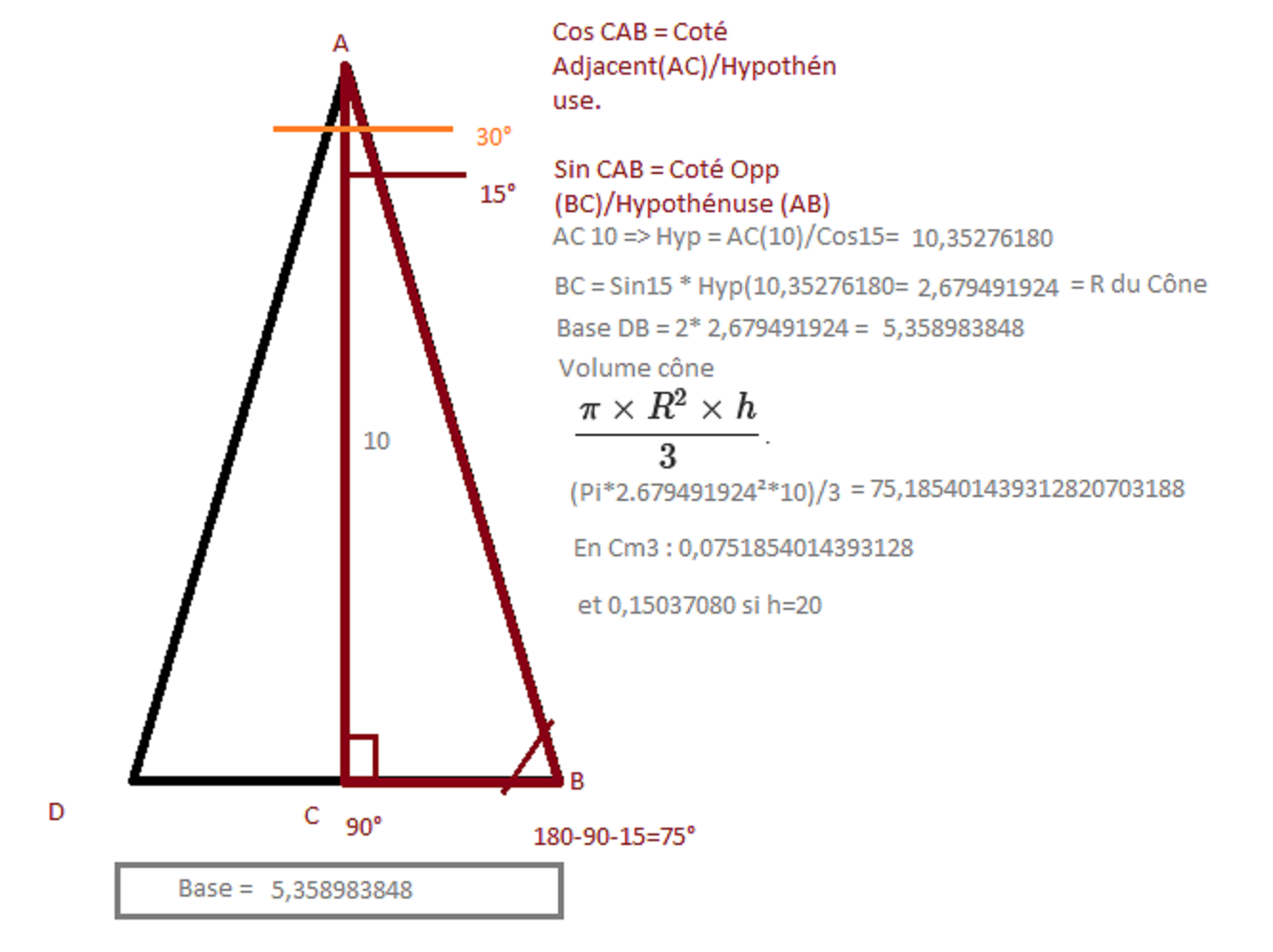

        • Volume : Pi*D*h => 1 cone de 1 Cm de hauteur => D = base d’un triangle Isocèle de 30° de sommet
        •
        • Calculs :Calculs_COVID19

Impression 3D:

• https://www.thingiverse.com/thing:4225667
• https://www.thingiverse.com/thing:1662342
